استاندارد آسانسورهای هیدرولیک
طراحی و نصب آسانسور هیدرولیک هم مانند هر آسانسور دیگر ملزم به رعایت یک سری استانداردهای از پیش تعیین شده است. در این مقاله استاندارد آسانسورهای هیدرولیک را بررسی خواهیم کرد.
استاندارد آسانسور هیدرولیک چیست؟
استاندارد آسانسور هیدرولیک مجموعه‌ای از قوانین و مقررات فنی است که به منظور افزایش ایمنی، بهینه‌سازی عملکرد و کاهش خطرات مربوط به نصب و بهره‌برداری از آسانسورهای هیدرولیک تدوین شده است. در ایران، این استاندارد با کد استاندارد ملی ایران 6303 شناخته می‌شود که شامل الزامات طراحی، نصب، ایمنی و نگهداری آسانسورهای هیدرولیک است. این استاندارد با هدف حفاظت از کاربران و به حداقل رساندن حوادث و مشکلات فنی آسانسورهای هیدرولیک تدوین شده است.
برخی از استانداردهای مهم که در نصب آسانسورهای هیدرولیک باید رعایت شوند عبارتند از:
- استاندارد EN 81-20 و EN 81-50: این استانداردها برای ایمنی آسانسورها و ملحقات آنها به کار می‌روند. EN 81-20 به الزامات ایمنی در طراحی و نصب آسانسورها و EN 81-50 به الزامات آزمون و بررسی اجزای آسانسور می‌پردازد.
- استاندارد ASME A17.1: این استاندارد نیز به جنبه‌های ایمنی آسانسورهای هیدرولیک پرداخته و به طور گسترده در نصب و طراحی آنها به کار می‌رود.
- استاندارد ملی ایران 1-6303: این استاندارد ملی نیز به نصب آسانسورهای هیدرولیک پرداخته و دستورالعمل‌هایی برای ایمنی، کیفیت و کارایی این آسانسورها ارائه می‌دهد.
- محل نصب تجهیزات هیدرولیک: محل قرارگیری پاور یونیت و جک‌ها باید به گونه‌ای باشد که دسترسی آسان برای تعمیر و نگهداری فراهم باشد. همچنین، رعایت فاصله‌های استاندارد بین اجزا و استفاده از مواد مقاوم در برابر خوردگی ضروری است.
- سیستم‌های ایمنی: آسانسورهای هیدرولیک باید مجهز به سیستم‌های ایمنی مانند شیرهای اضطراری، سوئیچ‌های ایمنی، و سیستم‌های توقف خودکار باشند که از سقوط ناگهانی جلوگیری کنند.
- کنترل نشت روغن: با توجه به استفاده از سیستم هیدرولیک و روغن در این نوع آسانسورها، کنترل نشت روغن و استفاده از مواد زیست‌سازگار از اهمیت بالایی برخوردار است.
- استانداردهای زیست‌محیطی: در برخی مناطق، نصب آسانسورهای هیدرولیک نیازمند رعایت قوانین زیست‌محیطی است تا از آسیب به محیط زیست جلوگیری شود.
استاندارد آسانسورهای هیدرولیک در ایران
در ایران، استاندارد ملی برای آسانسورهای هیدرولیک توسط مؤسسه استاندارد و تحقیقات صنعتی ایران تدوین شده است. این استانداردها که با کد 6303-1 (و دیگر بخش‌های مرتبط) شناخته می‌شوند، به عنوان مرجع اصلی در طراحی، نصب، و بهره‌برداری از آسانسورهای هیدرولیک مورد استفاده قرار می‌گیرند. استانداردهای ایران برای آسانسورهای هیدرولیک مجموعه‌ای از مقررات فنی و الزامات ایمنی هستند که تمام مراحل طراحی تا نگهداری را پوشش می‌دهند. در ادامه به بررسی بخش‌های مهم این استانداردها می‌پردازیم.
الزامات طراحی آسانسورهای هیدرولیک
-
- مکانیزم جک هیدرولیک باید به گونه‌ای طراحی شود که حرکت نرم و پایدار را برای آسانسور فراهم کند و در شرایط اضطراری قابلیت توقف ایمن داشته باشد.
-
- فشار کاری سیستم باید طوری طراحی و تنظیم شود که فشار بیشینه سیستم از حد ایمن تعیین‌شده بیشتر نباشد. تنظیم فشار و تست‌های مربوطه باید پیش از راه‌اندازی انجام شود.
-
- مواد و آلیاژها: استاندارد مشخص می‌کند که مواد به‌کار رفته در ساخت جک، سیلندر و شلنگ‌ها باید دارای مقاومت کافی در برابر فشار، سایش و خوردگی باشند.
الزامات نصب آسانسور هیدرولیک
-
- محل نصب پاور یونیت باید در دسترس باشد و فضای کافی برای سرویس و تعمیرات در اطراف آن وجود داشته باشد. پاور یونیت نباید در محلی نصب شود که احتمال نفوذ آب وجود دارد.
-
- پیشگیری از نشت روغن: باید برای سیستم‌های هیدرولیک تدابیری جهت جلوگیری از نشت روغن و جمع‌آوری آن اندیشیده شود. این امر برای جلوگیری از آلودگی محیطی و کاهش خطرات احتمالی اهمیت دارد.
-
- جلوگیری از سقوط: استانداردها نصب سیستم‌هایی مانند شیر ضد سقوط را الزام‌آور می‌دانند تا در صورت قطع جریان یا نقص فنی، آسانسور به‌طور ناگهانی سقوط نکند.
الزامات ایمنی در آسانسورهای هیدرولیکی
- سیستم توقف اضطراری آسانسورهای هیدرولیک باید به سیستم توقف اضطراری مجهز باشند که در شرایط اضطراری، بتواند آسانسور را بلافاصله متوقف کند.
- کنترل بار و ظرفیت: بر اساس استاندارد، سیستم‌های ایمنی برای جلوگیری از بارگیری بیش از ظرفیت باید نصب شوند و این سیستم‌ها به‌طور دوره‌ای تست و بررسی شوند.
- شیرهای ایمنی و سوئیچ‌های حدی: این شیرها و سوئیچ‌ها وظیفه جلوگیری از تجاوز سیستم از حد مجاز و کنترل دقیق حرکات کابین را بر عهده دارند.
استانداردهای زیست محیطی و بهداشتی
- استفاده از روغن‌های زیست‌سازگار: به دلیل مسائل زیست‌محیطی، استفاده از روغن‌های هیدرولیک زیست‌سازگار توصیه شده است تا در صورت نشت، آسیب به محیط زیست کاهش یابد.
- مدیریت مواد زائد: مدیریت صحیح مواد و روغن‌های زائد از دیگر الزامات این استاندارد است تا آلودگی محیط زیست به حداقل برسد.
استاندارد بازرسی و تست دوره آسانسور هیدرولیک
- تست فشار و عملکرد سیستم هیدرولیک: تست‌هایی مانند آزمون فشار، نشت و عملکرد پاور یونیت باید به صورت دوره‌ای انجام شوند تا از صحت عملکرد اطمینان حاصل شود.
- بازرسی‌های ایمنی: بازرسی‌هایی برای بررسی سیستم‌های ایمنی و اجزای الکترونیکی مانند تابلو فرمان و سوئیچ‌ها باید به‌طور دوره‌ای انجام شود.
- تست‌های اضطراری: تست‌های مربوط به عملکرد آسانسور در شرایط اضطراری (مانند قطع برق) باید به صورت منظم انجام شده و گزارش آنها ثبت شود.
نکات مربوط به نگهداری و تعمیرات
- برنامه نگهداری دوره‌ای: این استاندارد تأکید دارد که نگهداری آسانسورهای هیدرولیک باید به‌طور منظم و طبق برنامه‌های دوره‌ای انجام شود.
- بازرسی اتصالات و شلنگ‌ها: اتصالات و شلنگ‌های هیدرولیک باید به طور منظم بررسی شوند تا از سلامت و عدم نشت آنها اطمینان حاصل شود.
- تعویض روغن: زمان‌بندی تعویض روغن هیدرولیک باید مطابق با توصیه‌های استاندارد و سازنده باشد.
استاندارد مدارک و مستندات فنی
- مدارک نصب و تست: پس از نصب، باید مدارک مربوط به تست و تأییدیه‌های فنی به مشتری ارائه شود.
- دفترچه راهنمای بهره‌برداری و نگهداری: برای تمامی آسانسورهای هیدرولیک، دفترچه راهنمای بهره‌برداری و نگهداری باید در دسترس مشتری باشد که شامل نکات ایمنی و نگهداری می‌شود.
این استانداردها باعث می‌شوند که آسانسورهای هیدرولیک با امنیت بالا و کارایی مناسب نصب و نگهداری شوند و بهینه‌سازی در عملکرد آنها نیز تحقق یابد. رعایت این مقررات برای کاهش خطرات جانی و مالی، افزایش عمر مفید آسانسور، و کاهش هزینه‌های تعمیرات بسیار ضروری است.

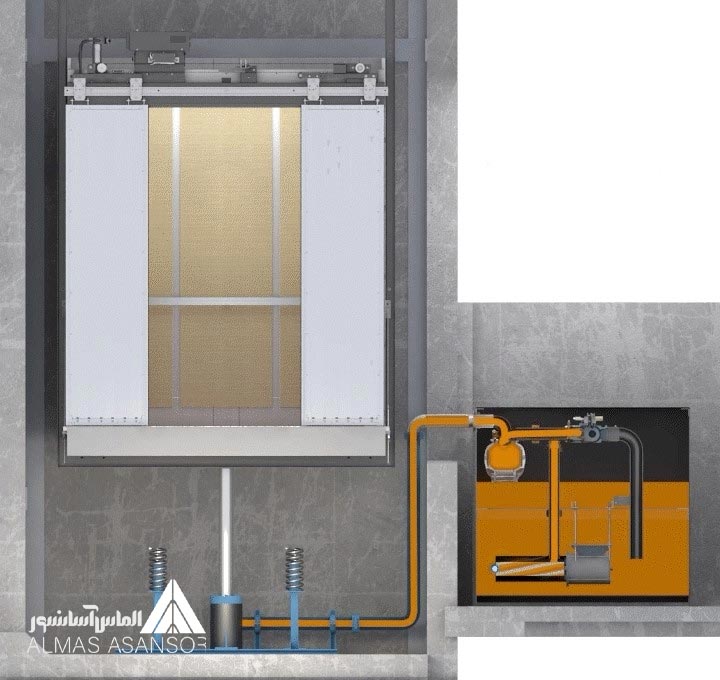

بخش های مهم استاندارد آسانسور هیدرولیک
این استاندارد از بخش‌های متعددی تشکیل شده است که به تفصیل در مورد هر یک از اجزای سیستم و الزامات مربوط به آنها توضیح داده شده است. در ادامه به بخش‌های کلیدی این استاندارد می‌پردازیم.
- شلنگ رابط هیدرولیک: برای جلوگیری از ترکیدگی، شلنگ باید فشار ترکیدگی حداقل 360 بار داشته باشد، یعنی هشت برابر فشار بار کامل (حدود 45 بار) را تحمل کند.
- سیستم‌های ایمنی جک: هر مرحله باید دارای مانع باشد تا از خروج پیستون‌ها از سیلندر جلوگیری کند. طول تکیه‌گاه هر بخش جک باید دو برابر قطر پیستون باشد.
- شیرهای ایمنی و حفاظتی:
– شیر دستی قطع‌کن: در موتورخانه نصب شده و با قطع و وصل جریان روغن به عملکرد ایمن کمک می‌کند.
– شیر یک‌طرفه: در صورت کاهش فشار، این شیر باید آسانسور را در جای خود نگه دارد.
– شیر فشارشکن: فشار را در حدود 140 درصد فشار بار کامل محدود می‌کند (به عنوان مثال 56 بار برای سیستمی با فشار بار کامل 40 بار).
– شیر ترکیدگی: در صورت افت فشار، به طور خودکار بسته شده و از سقوط کابین جلوگیری می‌کند.
- کنترل سرعت مجاز: سرعت آسانسور در حرکت رو به پایین نباید بیشتر از 1 متر بر ثانیه شود، و افزایش یا کاهش سرعت بیش از 8٪ از سرعت اسمی مجاز نیست.
- سیستم عملکرد اضطراری:
– شیر اضطراری پایین‌آورنده: امکان پایین آوردن کابین به طبقه نزدیک را حتی در قطع برق فراهم می‌کند.
– پمپ دستی: برای آسانسورهای غیرمستقیم نصب شده و کمک می‌کند کابین از حالت پاراشوت خارج شود.
- محافظت در برابر دمای بالا: برای جلوگیری از گرم شدن بیش از حد روغن، سیستمی برای کنترل دما باید نصب شود. در دمای بالاتر از 70 درجه، آسانسور متوقف می‌شود.
- سیستم ضد خزش: آسانسور باید بتواند در محدوده باز شدن درب‌ها به تراز طبقه بازگردد.
- محل استقرار سیستم کولینگ: سیستم خنک‌کننده روغن باید به گونه‌ای نصب شود که حرارت موتورخانه را به بیرون منتقل کند. در صورت عدم تهویه، کولینگ سیستم در نزدیکی درب نصب شده و درب موتورخانه از ورق پانچ ساخته می‌شود.
هنگام خرید آسانسور هیدرولیک به چه نکاتی توجه کنیم؟
هنگام خرید آسانسور هیدرولیک، توجه به استانداردهای آن از اهمیت بالایی برخوردار است. ابتدا باید مطمئن شوید که شلنگ‌های هیدرولیک به گونه‌ای انتخاب شده‌اند که فشار ترکیدگی آنها حداقل 8 برابر فشار کاری و 6 برابر فشار بار کامل آسانسور باشد تا بتوانند فشارهای بالا را بدون خطر ترکیدگی تحمل کنند. همچنین، سیستم‌های ایمنی جک باید به خوبی عمل کنند؛ برای مثال، وجود موانع بین مراحل متوالی از خروج پیستون از سیلندر جلوگیری کرده و طول تکیه‌گاه جک‌ها باید حداقل دو برابر قطر پیستون باشد.
از دیگر نکات مهم، بررسی شیرهای ایمنی و حفاظتی است. شیر دستی قطع‌کن (Cut-Off Valve) باید امکان قطع و وصل جریان روغن را در مواقع ضروری فراهم کند و در موتورخانه نصب شده و دسترسی آسانی داشته باشد. همچنین، شیر یک‌طرفه (Non-Return Valve) باید در مدار آسانسور نصب شده باشد تا در صورت افت فشار، از جای خود جابه‌جا نشود. شیر ترکیدگی (Rupture Valve) نیز با افت فشار بسته می‌شود و از سقوط ناگهانی کابین جلوگیری می‌کند.
سرعت حرکت کابین یکی دیگر از معیارهای استاندارد است. این سرعت در حرکت به سمت پایین و بالا نباید از 1 متر بر ثانیه بیشتر باشد. همچنین، آسانسور در حرکت با بار اسمی نباید سرعتی بیش از 8 درصد سرعت اسمی به سمت بالا یا پایین داشته باشد.
سیستم عملکرد اضطراری آسانسور نیز از موارد ضروری است؛ این سیستم‌ها باید شامل شیرهای اضطراری باشند که در صورت قطع برق، امکان پایین آوردن کابین را به طبقه نزدیک فراهم کنند. در آسانسورهای دارای ترمز ایمنی یا ترمز گیره‌ای، وجود پمپ دستی ضروری است تا حرکت به سمت بالا در زمان قطع برق امکان‌پذیر باشد.
یکی دیگر از الزامات، سیستم ضد خزش یا ری‌لیولینگ است که کابین را در محدوده باز شدن درب‌ها به تراز طبقه می‌رساند تا مسافران به راحتی وارد و خارج شوند. همچنین، کنترل دمای روغن هیدرولیکی نقش مهمی در عملکرد ایمن آسانسور دارد. این سیستم باید در دمای بالای 70 درجه سانتی‌گراد موتور را خاموش کند و آسانسور را متوقف نماید.
نصب سیستم کولینگ در موتورخانه باید به گونه‌ای باشد که گرما به خوبی به بیرون منتقل شده و فضای موتورخانه از گرمای بیش از حد محافظت شود. لازم است تمامی شیرها و تجهیزات حفاظتی در دسترس باشند تا در صورت نیاز، بازبینی و تعمیر آنها به آسانی انجام شود.
توجه به این نکات به شما کمک می‌کند آسانسور هیدرولیکی با عملکرد ایمن، مطمئن و مطابق با استانداردهای روز خریداری کنید.
استاندارد آسانسورهای هیدرولیک شرکت الماس آسانسور
شرکت الماس آسانسور با بیش از دو دهه تجربه، یکی از معدود شرکت‌های تخصصی ایرانی است که در زمینه خرید آسانسور و خصوصا طراحی و نصب آسانسورهای هیدرولیکی فعالیت می‌کند. این شرکت با رعایت دقیق استانداردهای بین‌المللی، تضمین می‌کند که تمامی الزامات و استانداردهای مورد نیاز برای آسانسورهای هیدرولیک را با بالاترین کیفیت و ایمنی برآورده سازد.
الماس آسانسور با اخذ گواهینامه طراحی و مونتاژ در استان تهران، آذربایجان شرقی و استان مازندران و ایجاد نمایندگی رسمی در این استانها، به عنوان یکی از پیشگامان در صنعت آسانسور، توانسته است رضایت مشتریان خود را جلب کند. به‌ویژه در آسانسورهای هیدرولیک، این شرکت با استفاده از شلنگ‌های با فشار ترکیدگی بالا، سیستم‌های پیشرفته ایمنی و تجهیزات کنترل دما و سرعت، سطح ایمنی و عملکرد بهینه را در نصب و اجرای پروژه‌ها به نمایش می‌گذارد.
الماس آسانسور به تمامی جزییات ایمنی توجه کرده و با بهره‌گیری از سیستم‌های نوین، کابین‌های مجهز به عملکرد اضطراری و سیستم ضد خزش را به مشتریان خود ارائه می‌دهد. همچنین، نصب سیستم کولینگ با هدف جلوگیری از گرمای بیش از حد موتورخانه و رعایت اصول استاندارد در نصب و عملکرد شیرها، از جمله استانداردهایی هستند که در پروژه‌های این شرکت رعایت می‌شوند.
با تخصص در اجرای پروژه‌های پیچیده و حساس، الماس آسانسور خود را به عنوان یک برند معتبر و مطمئن در حوزه طراحی و نصب آسانسورهای هیدرولیک مطرح کرده است و به مشتریان خود تجربه‌ای ایمن، مطمئن و مطابق با استانداردهای روز دنیا را ارائه می‌دهد.
برای کسب اطلاعات بیشتر با ما در ارتباط باشید.
سوالات متداول درباره استاندارد آسانسورهای هیدرولیک
-
-
چرا رعایت استانداردهای آسانسورهای هیدرولیک اهمیت دارند؟
-
استانداردهای آسانسورهای هیدرولیک برای تضمین ایمنی کاربران بسیار حیاتی هستند. این استانداردها شامل اصول مهمی در زمینه فشار شلنگ‌ها، عملکرد شیرها، و کنترل سرعت و دمای سیستم هیدرولیکی می‌شوند تا از خطرات احتمالی مانند ترکیدگی شلنگ، سقوط کابین و گرمای بیش از حد جلوگیری کنند. شرکت‌هایی مانند الماس آسانسور این استانداردها را به دقت رعایت می‌کنند تا ایمنی کاربران تضمین شود.
-
-
چه ویژگی‌هایی آسانسورهای هیدرولیک الماس آسانسور را از رقبا متمایز می‌کند؟
-
الماس آسانسور با رعایت کامل استانداردهای ایمنی، استفاده از مواد باکیفیت و تجهیزات پیشرفته، آسانسورهایی با ایمنی بالا و عملکرد بهینه ارائه می‌دهد. این شرکت همچنین در طراحی و نصب آسانسورهای بدون موتورخانه تخصص دارد و با بهره‌گیری از سیستم‌های اضطراری و ضد خزش، تجربه‌ای ایمن و مطمئن برای کاربران فراهم می‌کند.
-
-
آیا امکان نصب آسانسورهای هیدرولیک در ساختمان‌های قدیمی نیز وجود دارد؟
-
بله، امکان نصب آسانسورهای هیدرولیک در بسیاری از ساختمان‌های قدیمی وجود دارد. الماس آسانسور با تخصص خود در طراحی و نصب آسانسورهای بدون موتورخانه و راهکارهای متنوع، قادر است در پروژه‌های نوسازی ساختمان‌های قدیمی آسانسورهای هیدرولیکی را با رعایت کامل استانداردها نصب کند.
