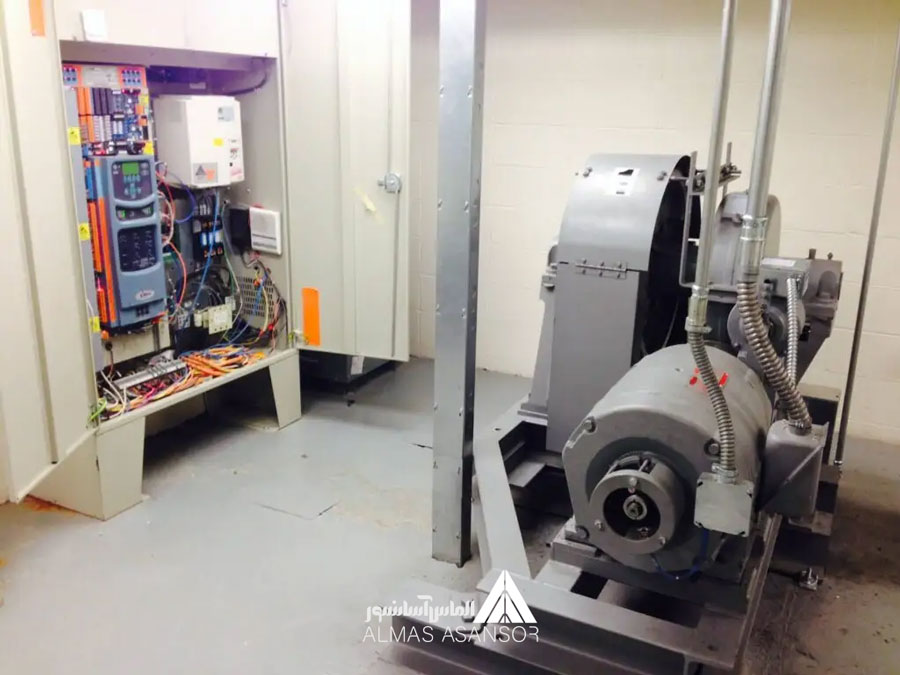

استاندارد موتورخانه آسانسور
یکی از بخش‌های اصلی ساختمان‌های بلند، موتورخانه آسانسور است. این اتاقک بخش حیاتی و مرکزی سیستم آسانسور است که برای نگهداری و حفاظت از تجهیزات اصلی آسانسور طراحی شده است. این تجهیزات شامل موتور، تابلو برق، کنترلر، سیستم ترمز و گاورنر (دستگاه محدودکننده سرعت) می‌شود. استاندارد موتورخانه آسانسور این اطمینان را می‌دهد که ایمنی دستگاه و مسافران حفظ شود. به دلیل نقش کلیدی در عملکرد و ایمنی آسانسور، موتورخانه آسانسور باید از دسترسی غیرمجاز، شرایط محیطی خاص و ایمنی بالا برخوردار باشد.
کاربردهای اصلی موتورخانه آسانسور
کاربردهای اصلی موتورخانه آسانسور شامل موارد زیر است:
- محل نصب موتور و تجهیزات مکانیکی: موتور آسانسور در این اتاق نصب می‌شود و به طور مستقیم یا از طریق سیم‌های کششی، کابین آسانسور را به حرکت در می‌آورد.
- کنترل و مدیریت سرعت آسانسور: تابلو برق و کنترلر که وظیفه مدیریت سرعت، شتاب و توقف آسانسور را بر عهده دارند، در این اتاق قرار دارند. این تجهیزات تضمین می‌کنند که آسانسور در هنگام حرکت و توقف بدون لرزش و به شکل نرم عمل کند.
- پشتیبانی از ایمنی و جلوگیری از سقوط: سیستم ترمز و گاورنر (کنترل سرعت) که وظیفه کنترل سرعت کابین را دارند نیز در این اتاق قرار دارند. در صورت بروز هرگونه مشکل، این سیستم‌ها وارد عمل شده و مانع از سقوط آسانسور می‌شوند.
- دسترسی برای تعمیر و نگهداری: موتورخانه مکانی امن برای تکنسین‌ها فراهم می‌کند تا با دسترسی به تجهیزات اصلی، کارهای تعمیر و نگهداری لازم را به‌راحتی انجام دهند. همچنین وجود موتورخانه به این معنی است که برای تعمیر نیازی به دستکاری در داخل کابین نیست، که این امر امنیت و سرعت کار را افزایش می‌دهد.
استاندارد موتورخانه آسانسور در ایران 1404
در ادامه استاندارد موتورخانه آسانسور سال 1404 را بررسی می‌کنیم.
استاندارد طراحی موتورخانه آسانسور
-
- برای جلوگیری از سقوط اجسام از موتورخانه به درون چاه آسانسور، لازم است تمام سوراخ‌های باز در کف موتورخانه با لبه‌هایی به ارتفاع ۵ سانتی‌متر پوشانده شوند.
-
- برای سهولت در جابه‌جایی تجهیزات و قطعات آسانسور در موتورخانه، باید یک مونوریل ثابت در سقف آن تعبیه گردد.
-
- در صورت وجود محدودیت برای نصب مونوریل، می‌توان در مرکز چاه آسانسور و در بالای موتور، زیر سقف، قلابی نصب کرد.
-
- حداقل روشنایی موتورخانه آسانسور باید ۲۰۰ لوکس در سطح کف و در تمام نقاط قابل دسترس و تردد باشد تا استاندارد موتورخانه آسانسور رعایت شود.
-
- حداقل یک پریز برق باید در موتورخانه در نظر گرفته شود.
-
- دمای داخلی موتورخانه هنگام عملکرد آسانسور باید بین +۵ تا +۴۰ درجه سانتی‌گراد حفظ شود؛ برای تأمین این دما باید تجهیزات تهویه مناسب نصب شود.
-
- اگر تهویه چاه آسانسور از طریق موتورخانه انجام می‌شود، این موضوع باید در محاسبات دما و تهویه موتورخانه لحاظ گردد.
-
- در صورت سرعت بالاتر از ۲.۵ متر بر ثانیه برای آسانسور، موتورخانه باید در بالای چاه آسانسور نصب گردد.
استاندارد ابعاد موتورخانه آسانسور
در صورت وجود محدودیت در اجرای جدول پیوست شماره ۲، باید نکات زیر برای استاندارد موتورخانه آسانسور در طراحی رعایت شود:
-
- فضای باز مقابل تابلو فرمان آسانسور باید حداقل ۷۰ سانتی‌متر باشد.
-
- برای عبور و تردد از کنار تجهیزات ثابت آسانسور، حداقل ۴۰ سانتی‌متر فضا در نظر گرفته شود.
-
- حداقل فضای لازم برای عبور از کنار قطعات متحرک آسانسور ۵۰ سانتی‌متر است.
-
- ارتفاع موتورخانه باید حداقل ۲ متر باشد.
-
- فاصله حداقل ۳۰ سانتی‌متر بین بالای قطعات متحرک و چرخشی مانند موتور گیربکس آسانسور تا سقف باید در نظر گرفته شود.
-
- در صورت وجود اختلاف ارتفاع بیشتر از ۵۰ سانتی‌متر در سطح موتورخانه، بخش‌های اختلاف‌دار باید با نرده محصور شده یا برای دسترسی به آن‌ها از نردبان استفاده شود.
-
- حداقل سطح کاری ۵۰ تا ۶۰ سانتی‌متر اطراف قطعات متحرک، مانند کنترل‌کننده سرعت (گاورنر)، فلکه هرزگرد و فلکه کششی آسانسور باید لحاظ شود.
استاندارد نردبان موتورخانه آسانسور
برای دسترسی به موتورخانه، در صورتی که امکان نصب پله‌های ثابت وجود نداشته باشد، می‌بایست از نردبان اختصاصی مخصوص موتورخانه استفاده شود. این نردبان باید ویژگی‌های استاندارد موتورخانه آسانسور زیر را داشته باشد:
-
- نردبان باید ایمنی کامل را تضمین کند و خطر لغزش یا واژگونی نداشته باشد.
-
- زاویه قرارگیری نردبان نسبت به سطح افقی باید بین ۷۰ تا ۷۶ درجه باشد.
-
- اگر نردبان به صورت ثابت نصب شده باشد، ارتفاع آن نباید کمتر از ۱.۵ متر باشد.
-
- نردبان باید مخصوص دسترسی به موتورخانه طراحی شده و همیشه در دسترس باشد.
-
- در قسمت بالای نردبان، باید یک یا چند دستگیره تعبیه شود تا دسترسی راحت‌تری فراهم شود.
-
- پیش از نصب نردبان، باید نقاط اتصال مناسب برای ایمنی بیشتر فراهم شود.
استاندارد موتورخانه آسانسور در جهان
بر اساس استاندارد موتورخانه آسانسور، این مکان باید دارای درب‌های محکم، قفل ایمن، و دسترسی محدود به پرسنل مجاز باشد. علاوه بر این، نصب سیستم‌های آتش‌نشانی، سیستم تهویه اضطراری و تامین روشنایی اضطراری از جمله الزامات مهم برای موتورخانه هستند.
استاندارد موتورخانه آسانسور مجموعه‌ای از الزامات و قوانین است که برای اطمینان از ایمنی، کارایی و دوام سیستم‌های آسانسور و تجهیزات آن تعیین شده است. این استانداردها شامل اصول طراحی، ساخت، نصب و نگهداری موتورخانه می‌باشند و بسته به کشور و شرایط اقلیمی متفاوت هستند، اما معمولاً موارد زیر را شامل می‌شوند:
استانداردهای طراحی و ابعاد موتورخانه
-
- فضا و ابعاد کافی: موتورخانه باید فضای کافی برای نصب و دسترسی به تجهیزات اصلی آسانسور، از جمله موتور، تابلو برق و گاورنر، داشته باشد. این فضا باید به نحوی طراحی شود که تکنسین‌ها بتوانند به‌راحتی در آنجا حرکت کرده و کارهای تعمیراتی و نگهداری را انجام دهند.
-
- ارتفاع سقف: ارتفاع استاندارد سقف موتورخانه باید به اندازه‌ای باشد که فضای کافی برای دسترسی به تجهیزات بالا (مانند موتور و قرقره‌ها) فراهم شود. معمولاً حداقل ارتفاع برای این فضا ۲٫۵ متر در نظر گرفته می‌شود، اما بسته به تجهیزات ممکن است بیشتر باشد.
استانداردهای ایمنی و دسترسی
-
- درب ایمن و قفل‌دار: درب موتورخانه باید از جنس مقاوم و دارای قفل ایمن باشد. دسترسی به موتورخانه باید تنها به تکنسین‌های مجاز داده شود.
-
- نردبان یا دسترسی ایمن: در صورت قرارگیری موتورخانه در ارتفاع بالا، باید نردبان یا پله ایمن برای دسترسی وجود داشته باشد. این دسترسی‌ها باید مقاوم و ایمن باشند تا از خطر سقوط جلوگیری شود.
-
- علامت‌های هشدار و خطر: نصب علائم هشدار دهنده و برچسب‌های ایمنی الزامی است. این علائم باید خطرات الکتریکی، تجهیزات چرخشی، و سایر خطرات احتمالی را به تکنسین‌ها هشدار دهند.
استاندارد تهویه و دمای مناسب موتورخانه
-
- سیستم تهویه: موتورخانه باید دارای سیستم تهویه باشد تا حرارت تولید شده توسط موتور و سایر تجهیزات کنترل شود. دمای مناسب برای عملکرد این تجهیزات معمولاً بین ۵ تا ۴۰ درجه سانتی‌گراد است.
-
- سیستم خنک‌کننده اضطراری: در برخی موارد، نصب سیستم‌های خنک‌کننده اضطراری نیز توصیه می‌شود تا در صورت بروز دمای بالا یا خرابی سیستم تهویه اصلی، دما تحت کنترل قرار گیرد.
روشنایی استاندارد موتورخانه
-
- نور مناسب: موتورخانه باید از روشنایی کافی برخوردار باشد، به‌طوری که تکنسین‌ها بتوانند به راحتی تجهیزات را ببینند و کارهای خود را انجام دهند. همچنین، نصب چراغ‌های اضطراری نیز برای مواقع قطع برق الزامی است.
-
- کلیدهای روشنایی در نزدیکی درب: برای دسترسی راحت، کلیدهای روشنایی باید در نزدیکی درب ورودی نصب شوند و دسترسی به روشنایی را آسان کنند.
استاندارد سیم کشی و تجهیزات الکتریکی موتورخانه آسانسور
-
- سیستم‌های کنترل و ایمنی الکتریکی: نصب تابلو برق و سیستم‌های کنترل باید به گونه‌ای باشد که دسترسی به آن‌ها برای تکنسین‌ها ساده و بی‌خطر باشد. سیم‌کشی‌ها باید با استفاده از مواد مقاوم و به صورت مرتب و ایمن انجام شوند تا از خطرات ناشی از اتصالات نامناسب جلوگیری شود.
-
- تابلوهای برق محافظت‌شده: تابلوهای برق باید با قاب‌های محافظ پوشیده شوند تا در برابر گرد و غبار، آب و خطرات احتمالی مقاوم باشند تا استاندارد موتورخانه آسانسور حفظ شود.
استاندارد سیستم های حفاظتی و ضد حریق موتورخانه آسانسور
-
- سیستم اعلام و اطفاء حریق: موتورخانه باید به سیستم اعلام و اطفاء حریق مجهز باشد تا در صورت بروز آتش‌سوزی بتواند به موقع خطر را تشخیص داده و اقدامات لازم را انجام دهد.
-
- درب ضد حریق: درب موتورخانه باید مقاوم به حرارت و ضد حریق باشد تا در صورت آتش‌سوزی از گسترش آتش به سایر قسمت‌های ساختمان جلوگیری کند.
استاندارد دستگاه های اندازه‌گیری و نظارت موتورخانه آسانسور
-
- سیستم‌های اندازه‌گیری دما و رطوبت: موتورخانه باید به دستگاه‌های اندازه‌گیری دما و رطوبت مجهز باشد تا تکنسین‌ها بتوانند از وضعیت محیطی آگاه شوند و در صورت لزوم اقدامات لازم را انجام دهند.
-
- سیستم‌های نظارت آنلاین: در موتورخانه‌های پیشرفته‌تر، سیستم‌های نظارت و مانیتورینگ آنلاین نیز نصب می‌شود تا عملکرد موتور و سایر تجهیزات به صورت لحظه‌ای رصد شده و از طریق نرم‌افزارهای مانیتورینگ به تکنسین‌ها اطلاع داده شود.
استاندارد محیطی موتورخانه آسانسور
-
- استانداردهای بهداشتی و تمیزی: محیط موتورخانه باید تمیز و عاری از گرد و غبار و مواد زائد باشد. تمیزی محیط موتورخانه به دلیل تأثیر مستقیم بر عملکرد تجهیزات و کاهش خطرات ناشی از آتش‌سوزی ضروری است.
-
- سرویس و نگهداری دوره‌ای: سرویس و نگهداری دوره‌ای موتورخانه باید طبق برنامه‌های مشخص و توسط تکنسین‌های مجاز انجام شود تا از عملکرد صحیح تجهیزات اطمینان حاصل شود.
مکان استاندارد موتورخانه آسانسور کجاست؟
موتورخانه معمولا در بالاترین طبقه ساختمان یا در اتاق جداگانه‌ای در نزدیکی چاه آسانسور قرار می‌گیرد. این محل باید از تهویه مناسب، سیستم خنک‌کننده و روشنایی کافی برخوردار باشد تا از گرم شدن بیش از حد تجهیزات و آسیب به سیستم‌ها جلوگیری شود و استاندارد موتورخانه آسانسور رعایت شود.
لازم به ذکر است که نسل جدید آسانسورها نیازی به موتورخانه ندارند. در ادامه این موضوع را بیشتر بررسی می‌کنیم.

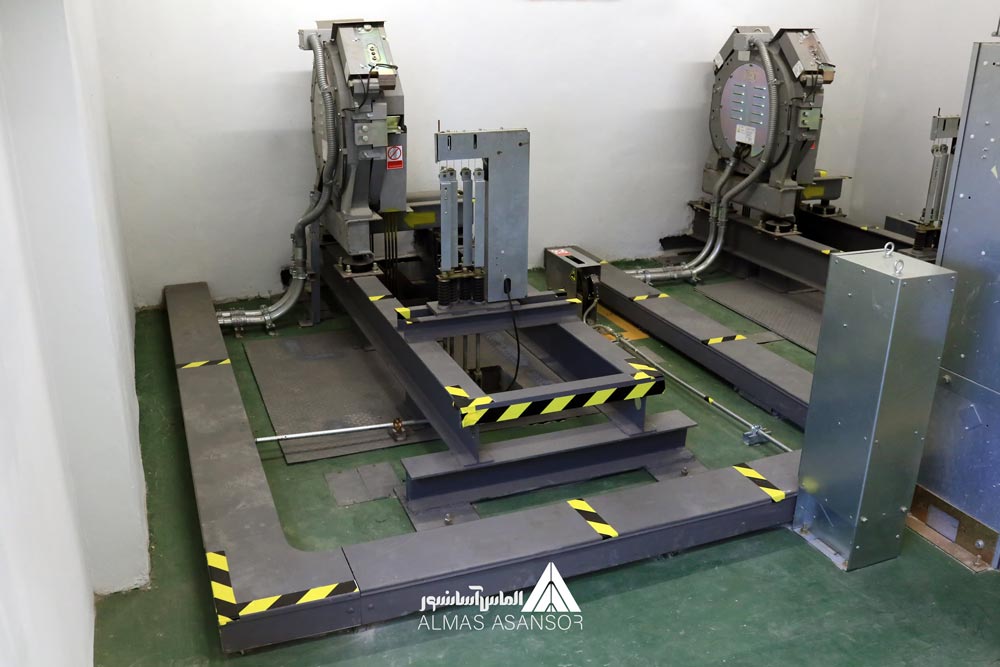

کدام مدل از آسانسورها به موتورخانه آسانسور نیاز دارند؟
آسانسورها به دو دسته کلی تقسیم می‌شوند: آسانسورهای دارای موتورخانه و بدون موتورخانه (Machine Room-Less یا MRL). نوع آسانسوری که به موتورخانه نیاز دارد، به طراحی سیستم و نحوه نصب آن وابسته است. آسانسورهایی که معمولاً به موتورخانه نیاز دارند، عبارتند از:
- آسانسورهای کششی با گیربکس: این نوع آسانسورها دارای موتور و گیربکس هستند و به یک موتورخانه در بالای چاهک آسانسور یا در نزدیکی آن نیاز دارند. موتورخانه در این نوع سیستم‌ها برای نگهداری موتور، گیربکس، گاورنر و سایر تجهیزات استفاده می‌شود.
- آسانسورهای کششی بدون گیربکس: این مدل آسانسور، به جای گیربکس از موتوری با دور ثابت و بالا استفاده می‌کند. برای نصب و نگهداری این نوع موتورهای قدرتمند، نیاز به موتورخانه وجود دارد که معمولاً در بالای چاه آسانسور قرار می‌گیرد.
لازم به ذکر است که برخی مدل‌های آسانسور نیاز به موتورخانه ندارند. مثلا آسانسورهای هیدرولیکی از سیستمی برای جابجایی کابین به وسیله فشار روغن و جک‌های هیدرولیکی استفاده می‌کنند. این نوع آسانسورها اغلب به موتورخانه نیاز ندارند و تجهیزات می‌تواند در پایین چاهک، کنار آسانسور یا در یک اتاق مجزا قرار گیرد. در این نوع آسانسورها برای نصب پمپ هیدرولیک، موتور و مخزن روغن نیازی به موتورخانه نیست.
برای آسانسورهایی که نیاز به سرعت و ظرفیت حمل بالاتری دارند، مانند آسانسورهای مورد استفاده در ساختمان‌های بلندمرتبه، موتورخانه معمولاً در بالاترین طبقه ساختمان نصب می‌شود تا تجهیزات پیشرفته‌تری را نگهداری کرده و دسترسی به تجهیزات تسهیل شود.
مزایای استفاده از موتورخانه در آسانسورهای کششی
در آسانسورهای دارای موتورخانه، تکنسین‌ها به راحتی به تجهیزات دسترسی دارند و در زمان تعمیر و نگهداری، اختلال کمتری در سرویس‌دهی آسانسور به وجود می‌آید.
همچنین تجهیزات اصلی مانند موتور و سیستم‌های کنترل در یک محیط ثابت و ایمن قرار دارند که این امر عمر مفید و عملکرد آسانسور را بهبود می‌بخشد.
با حفظ استاندارد موتورخانه آسانسور کششی، دستگاه بدون مشکل برای سالیان سال کار خواهد کرد.

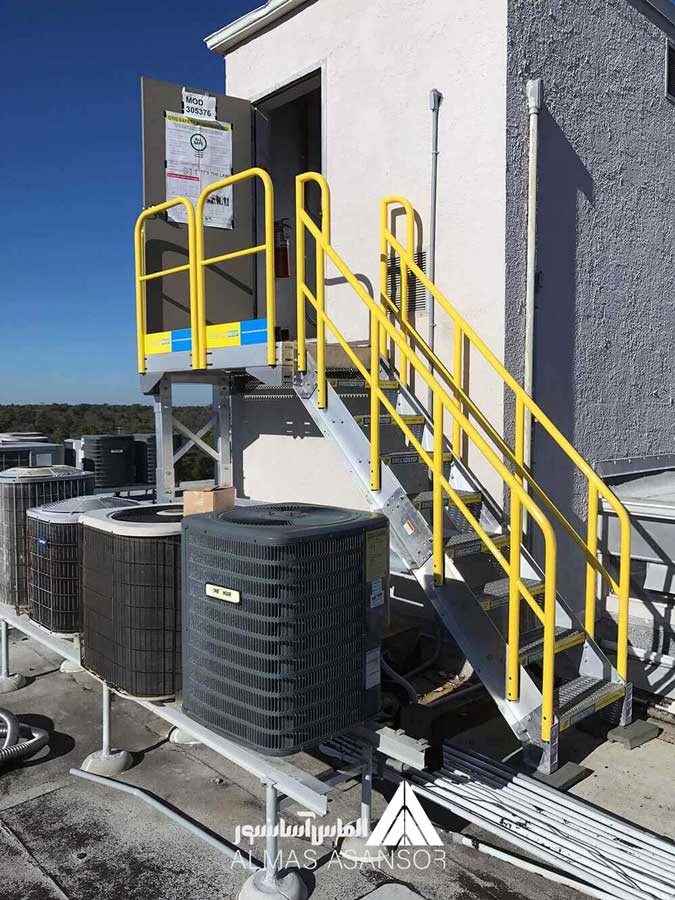

استاندارد موتورخانه های شرکت الماس آسانسور
شرکت الماس آسانسور یکی از پیشگامان صنعت آسانسور در ایران است که با بیش از دو دهه تجربه، به‌طور ویژه بر رعایت استانداردهای موتورخانه آسانسور تاکید دارد. این شرکت با آگاهی از اهمیت ایمنی و بهره‌وری در سیستم‌های آسانسور، تمام مراحل طراحی، نصب و اجرای موتورخانه را با حساسیت بالا و رعایت جزئی‌ترین اصول و الزامات استاندارد انجام می‌دهد.
الماس آسانسور در هر پروژه‌ای به اجرای دقیق استانداردهای ایمنی، از جمله ابعاد و فضای مناسب، دسترسی آسان برای تعمیر و نگهداری و استفاده از تجهیزات حفاظتی و تهویه مناسب، توجه می‌کند. همچنین، این شرکت با تعبیه مواردی چون سیستم‌های کنترل دما و روشنایی استاندارد، تضمین می‌کند که موتورخانه آسانسور با بالاترین سطح ایمنی و کارایی، پاسخگوی نیازهای کاربران باشد.
رویکرد تخصصی الماس آسانسور به رعایت استانداردها، موجب اعتماد مشتریان و رضایت خاطر آن‌ها از کیفیت و ایمنی سیستم‌های ارائه شده توسط این شرکت شده است.
سوالات متداول درباره استاندارد موتورخانه آسانسور
-
-
چرا رعایت استانداردهای موتورخانه برای شرکت الماس آسانسور اهمیت دارد؟
-
شرکت الماس آسانسور با درک عمیق از اهمیت ایمنی، کارایی و طول عمر آسانسورها، استانداردهای موتورخانه را به‌طور کامل رعایت می‌کند تا هم ایمنی کاربران و هم دوام تجهیزات را تضمین نماید. این رویکرد نه تنها اعتماد مشتریان را به همراه دارد بلکه موجب عملکرد بهتر آسانسور در طول زمان می‌شود.
-
-
چه اقداماتی توسط الماس آسانسور برای ایمنی موتورخانه انجام می‌شود؟
-
الماس آسانسور اقداماتی از جمله نصب سیستم‌های تهویه مناسب، ایجاد روشنایی استاندارد، فضای کافی برای عبور و تردد، و استفاده از نرده‌ها و نردبان‌های ایمن را در موتورخانه پیاده‌سازی می‌کند. این تدابیر، ایمنی و راحتی تکنسین‌ها را در هنگام نگهداری و تعمیر تضمین می‌کند.
-
-
چگونه می‌توان از رعایت استانداردهای موتورخانه توسط الماس آسانسور اطمینان حاصل کرد؟
-
الماس آسانسور با انجام تمامی پروژه‌ها تحت نظارت و کنترل کیفی دقیق و مطابق با استانداردهای ملی و بین‌المللی، اطمینان می‌دهد که تمامی جزئیات طراحی و نصب موتورخانه با استانداردهای مربوطه هماهنگ باشد. گزارش‌های کیفی و چک‌لیست‌های استاندارد، نشان‌دهنده پایبندی این شرکت به کیفیت و ایمنی هستند.
